鳳圖布線抗震支架實例分享-上海G60科創走廊項目

項目介紹

長三角G60科創之眼07-05地塊項目,屬于上海松江區重點工程,項目總建筑面積10.55萬m,由9棟單體組成,將打造成為“具有全球影響力的卓越科創園區”擔當著長三角G60科創走廊國家戰略松江策源地的重大使命。本項目中,鳳圖布線負責抗震支吊架系統產品的供應。

鳳圖布線抗震支架實例分享-上海G60科創走廊項目

根據《建筑抗震設計規范》GB50011-2010的規定,長三角建筑抗烈度為7度,設計基本地震加速值為0.1g。對于長三角G60科創走廊建筑群來說,抗震要求更嚴格,因此本項目中,大范圍使用到鳳圖布線抗震支吊架系統。

安裝細節

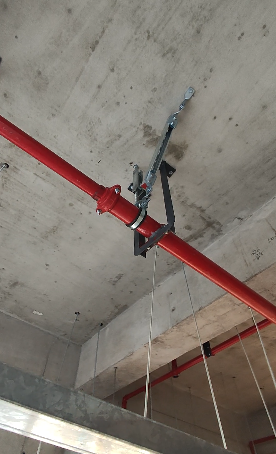

該工程位于上海市松江區長興路英郡雷丁-西區西南側約150米,項目總建筑面積10.55萬㎡,由9棟單體組成。該抗震支架在設計、應用時,涵蓋的范圍為:給水、消防、強弱電系統。該工程涉及的機電系統較為復雜,抗震防烈度為7度,耐火等級為1級,其中給水管道系統中主要采用襯塑鋼管,即選用DN65管道中應用抗震支吊架;消防系統中使用大于DN65管道應設抗震支吊架;電氣和通風系統中設置抗震支吊架。

鳳圖布線抗震支架實例分享-上海G60科創走廊項目

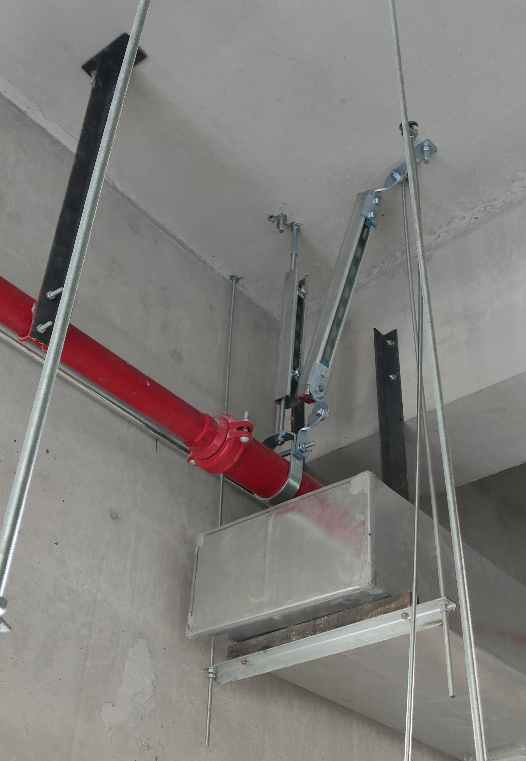

水平管線在管道兩端和轉彎處0.6m范圍內設置抗震支架,如水平管道通過垂直管道與設備連接時,水平地震支撐距垂直管道0.6m以內,超過1.5m,距地面設置地震支撐。

鳳圖布線抗震支架實例分享-上海G60科創走廊項目

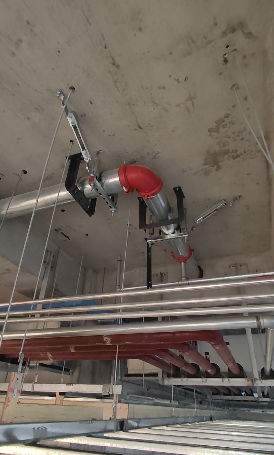

鳳圖布線抗震支架材質為熱浸鋅材質,具有優秀的抗腐蝕性、耐久等特點。

鳳圖布線抗震支架實例分享-上海G60科創走廊項目

支架材料在制作時主要包括單面C型槽鋼、螺桿、螺母、抗震連接件、管卡等。

鳳圖布線鳳圖十三年來專注于從事電纜橋架、走線架產品的研發與銷售,目前產品已廣泛應用于各行業綜合布線項目中,其中包括不限于:上海中環綠地廣場、北外灘中垠廣場、復旦大學口腔醫院、南通商業寫字樓、上海長寧揚子江國際企業廣場等等眾多項目。
