當前位置:首頁 ? 案例展示 ? 醫療機構 ? 正文

網格橋架、防火噴塑橋架案例分享-上海復旦大學附屬口腔醫院閔行院區

項目簡介

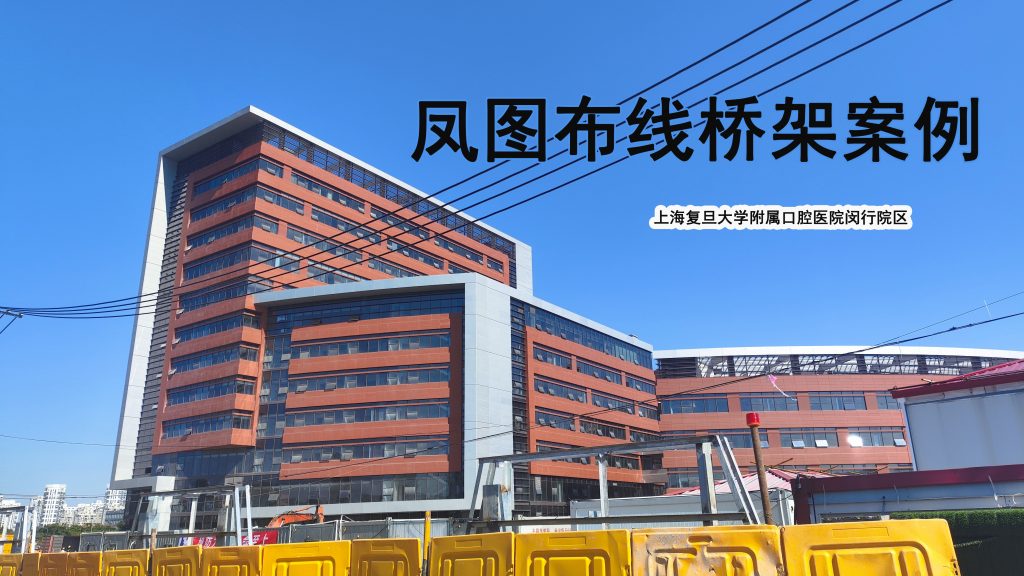

此項目位于上海市閔行區合川路166號,建筑面積約4.5萬平方米,總投資4.5億元,計劃是有400張牙科治療椅、100張病床。它是一個三級甲等口腔專科醫院,預計2023年第四季度投入使用,屆時將成為上海單體體量最大的口腔醫療中心。鳳圖布線作為綜合布線材料供應商之一,此次為該項目提供網格橋架產品及其相關零配件。

網格橋架、防火噴塑橋架案例分享-上海復旦大學附屬口腔醫院閔行院區

安裝細節

和普通的商業樓宇不同,醫院建筑提供的是關系到人民生活及生命安全的基本服務,通訊服務的中斷(如急救中心等)將造成非常嚴重的后果,因此對不同主干線、支線路的保護與管理尤為重要。鳳圖布線作為此項目電纜橋架的供應商,為該項目提供優質的各類電纜橋架產品及其配件,今天就帶大家來看看橋架安裝的一些細節。

綜合大樓1樓大廳

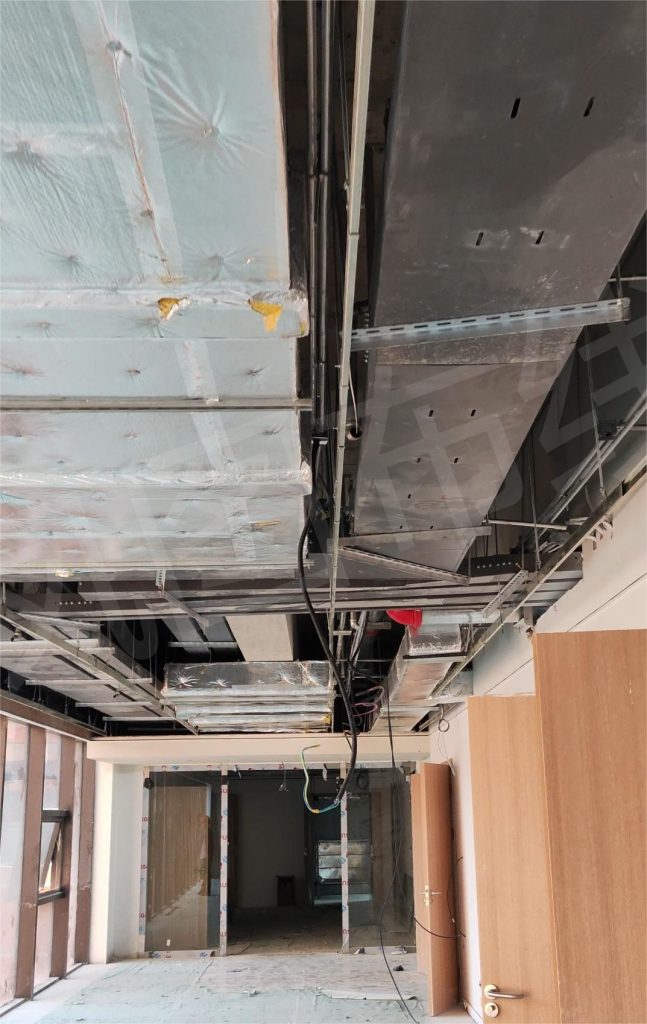

1樓層高較高,橋架安裝位于不銹鋼氧氣管、通風管等上面。綜合線纜使用鍍鋅橋架,照明線纜使用防火橋架,均采用吊頂安裝。使用絲杠及橫擔固定,吊頂間距2m,整體規劃橫平豎直,布局規范合理。

網格橋架、防火噴塑橋架案例分享-上海復旦大學附屬口腔醫院閔行院區

數據中心機房

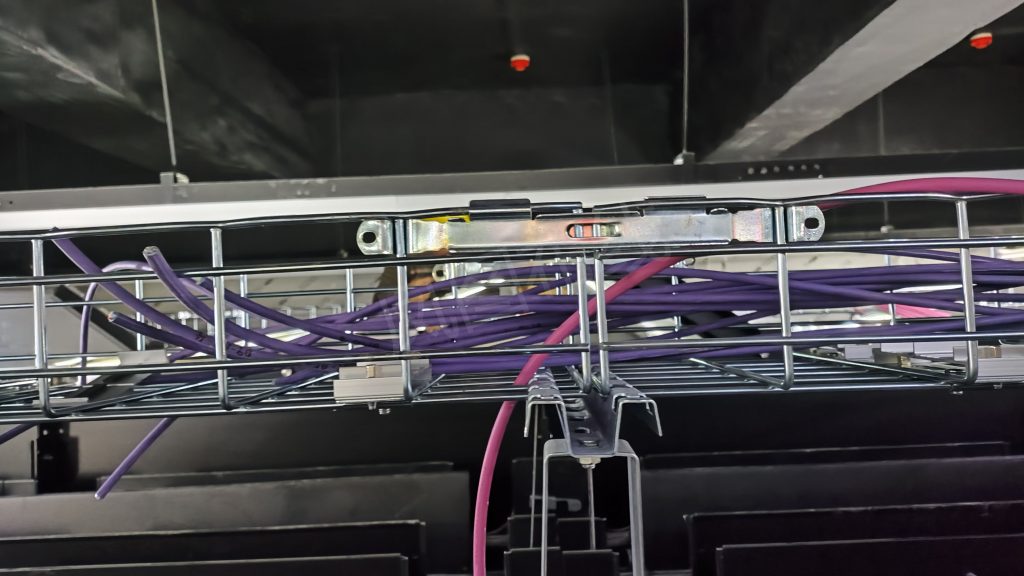

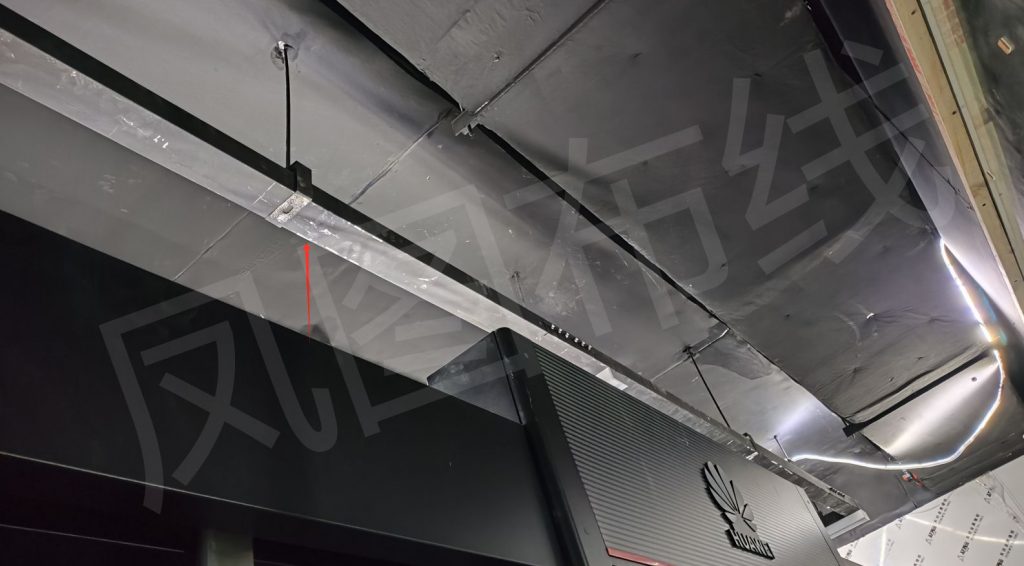

整棟大樓的控制中心位于綜合樓7樓數據中心,使用華為模塊化數據中心解決方案。強弱電走線選用鳳圖布線電纜橋架產品。安裝方式位于機柜頂部,使用機柜支架固定。每段網格橋架使用快速連接件連接。

網格橋架、防火噴塑橋架案例分享-上海復旦大學附屬口腔醫院閔行院區

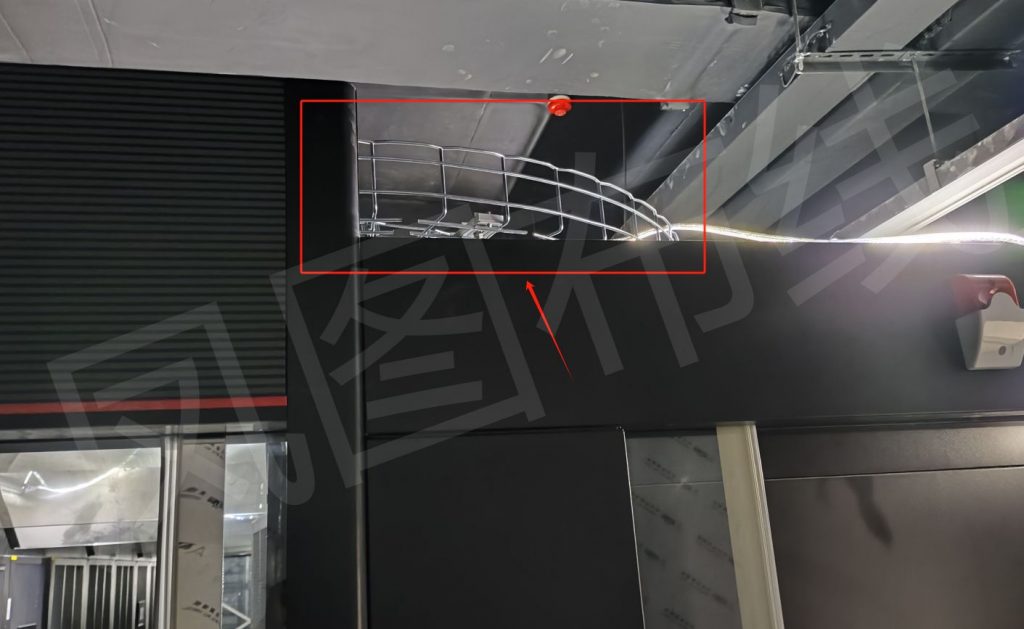

轉彎處使用大圓弧轉彎,內側用網格橋架轉彎快速扣連接。彎通自然、順滑、舒適美觀。

網格橋架、防火噴塑橋架案例分享-上海復旦大學附屬口腔醫院閔行院區

照明電纜、綜合消防電纜均采用防火橋架,更具經濟效益,同時符合相關消防規范。

網格橋架、防火噴塑橋架案例分享-上海復旦大學附屬口腔醫院閔行院區

樓間過道

過道主干線采用大規格,底部帶孔的托盤式防火橋架,防火阻燃且利于線纜散熱。

網格橋架、防火噴塑橋架案例分享-上海復旦大學附屬口腔醫院閔行院區

豎井

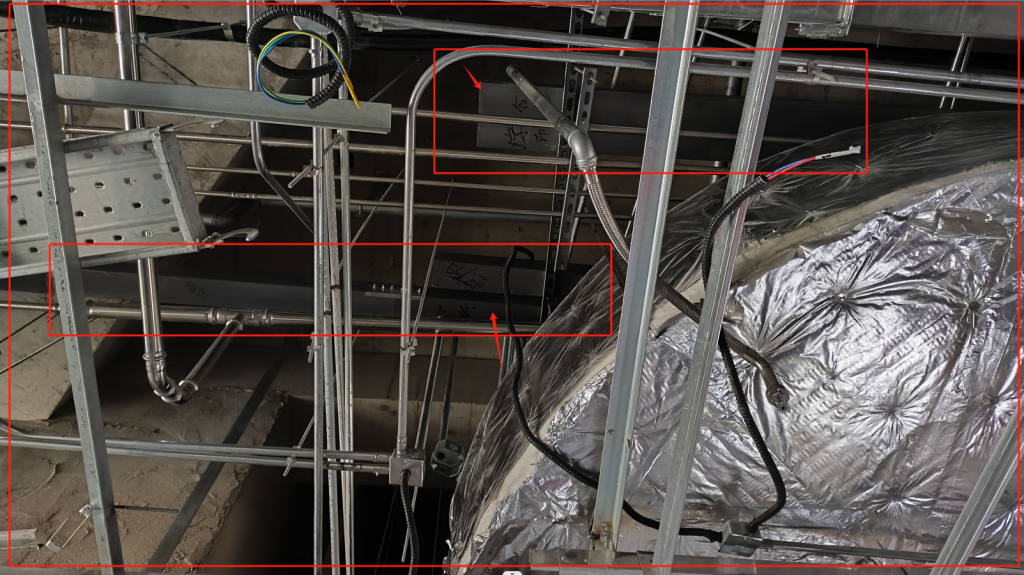

豎井內使用160A密集型母線槽,安裝方式垂直安裝,接頭距地面垂直距離0.6m,垂直相鄰兩節母線槽間距0.3m。

網格橋架、防火噴塑橋架案例分享-上海復旦大學附屬口腔醫院閔行院區

其他科研、教學、住院樓

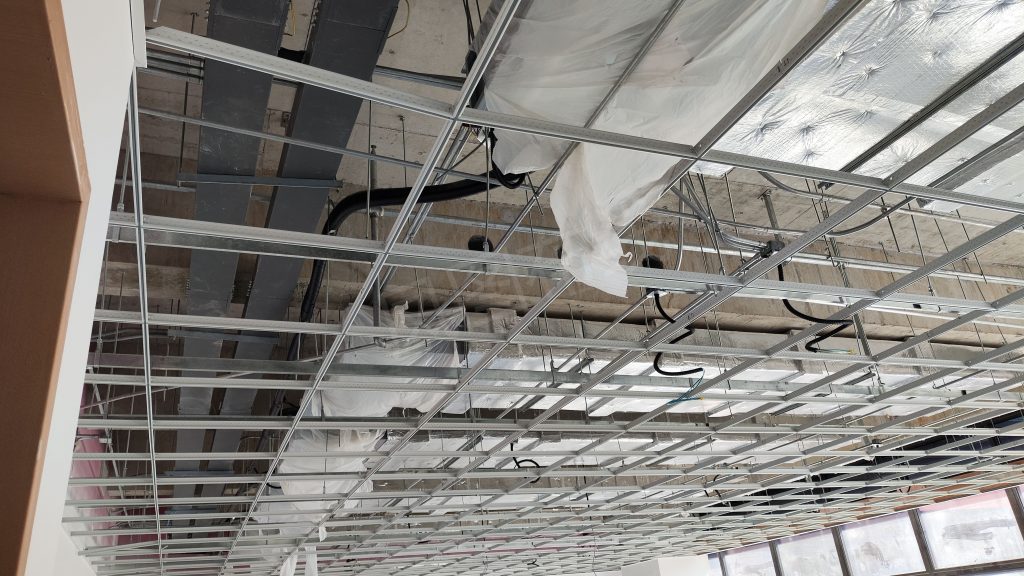

其他各科室、科研室均采用具有防火阻燃且經濟效益更強的防火電纜橋架,安裝方式均采用吊頂安裝,使用到橫擔、絲杠等配件。

網格橋架、防火噴塑橋架案例分享-上海復旦大學附屬口腔醫院閔行院區

由于醫院建筑的特殊性,各功能區一旦開始應用,即不允許網絡斷開。在對設備間、電信間、進線間和工作區的配線設備、纜線、信息插座等設施選擇時,既考慮到高質量,同時也兼具經濟效應。鳳圖布線為該項目提供的電纜橋架產品均符合醫療建筑電氣設計規范。為該項目電氣工程平穩運行保駕護航,助力上??谇会t(yī)療服務快速發展。
