防火噴塑橋架應用分享-杭州開物創新大廈地下車庫

項目簡介：

此次項目開物創新大廈地下車庫位于杭州西湖區申花路與古墩路交叉口，該項目建筑面積約為15446㎡，總配備車位約646個，面積約9074㎡，此次項目中地下車庫使用到防火噴塑電纜橋架、抗震支架系統等，今天鳳圖布線帶大家看看甲級商務樓強弱電綜合布線安裝細節。

使用到產品：

• 防火噴塑電纜橋架
• 橋架抗震支架
• 水管抗震支架
• 及相關絲桿、螺絲、橫擔等配件

安裝細節：

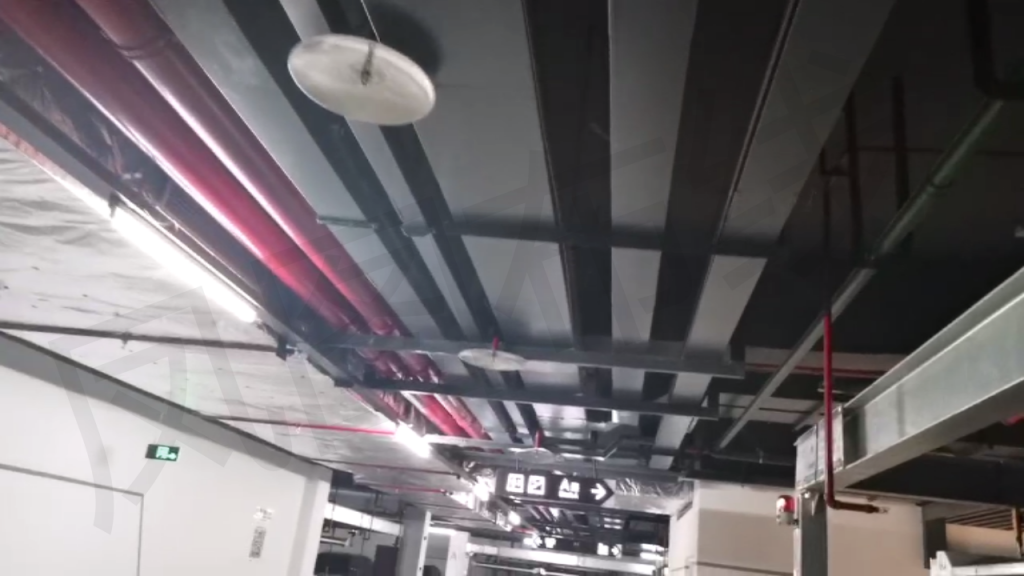

停車場系統布線不僅要求安全可靠，而且要使線路布置合理、整齊，安裝牢固。線纜在建筑物內安裝要保持水平或垂直，使用電纜橋架管理和保護線纜，電纜線纜固定、穩妥且美觀。

主干線路電纜橋架及管線安裝離地間距2.5m，且在每段橋架連接處，增加抗震支架，增加整個系統抗震能力。

220V強弱電與信號線分開鋪設，距離大于50CM。噴塑橋架采用全封閉式結構，避免老鼠咬斷線路引起故障。

布線時一定要對電纜橋架做好標記，區分強電、弱電，方便以后的安裝、調試和維護。

橋架安裝時在轉彎處或直線距離每超過1.5米加以固定，使用橋架吊頂安裝專用配件，絲杠、橫擔等固定。橋架直線段內線纜利用率為50%~60%，彎通利用率為40%~50%。

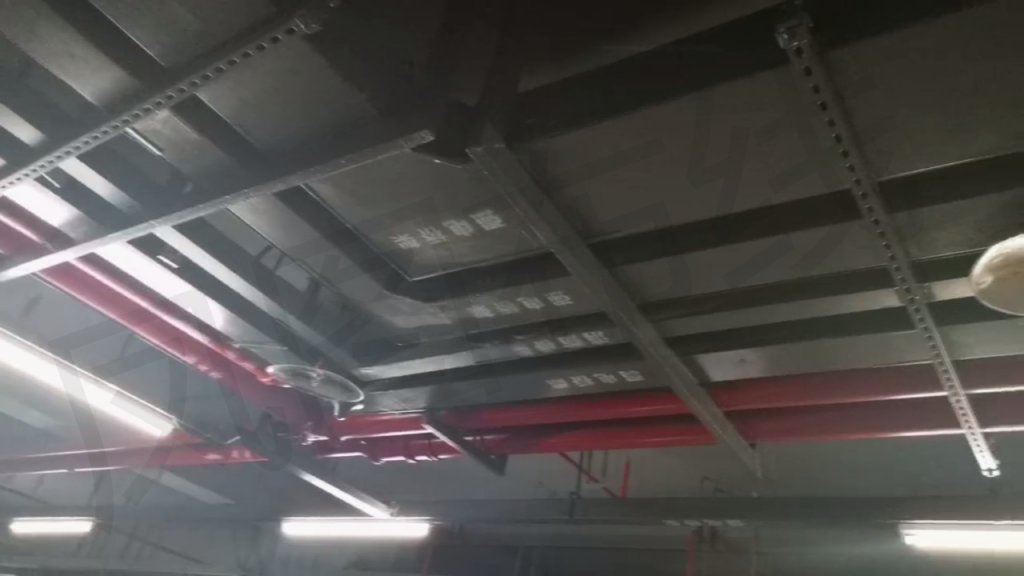

根據現場地形定制45°上下坡彎頭，并且使用抗震支架系統吊頂，加強固定電纜橋架與水管。

杭州開物創新大廈地下停車場的設計理念以人為本，以實用性和安全性為主要考慮因素。該地下車庫綜合布線電纜橋架、水管、通風管等均具備足夠的消防防火阻燃、承重能力以及抗震能力，以保證該甲級寫字樓地下車庫的安全穩固。
