鳳圖布線抗震支架應用案例-東方雨虹智慧制造工廠

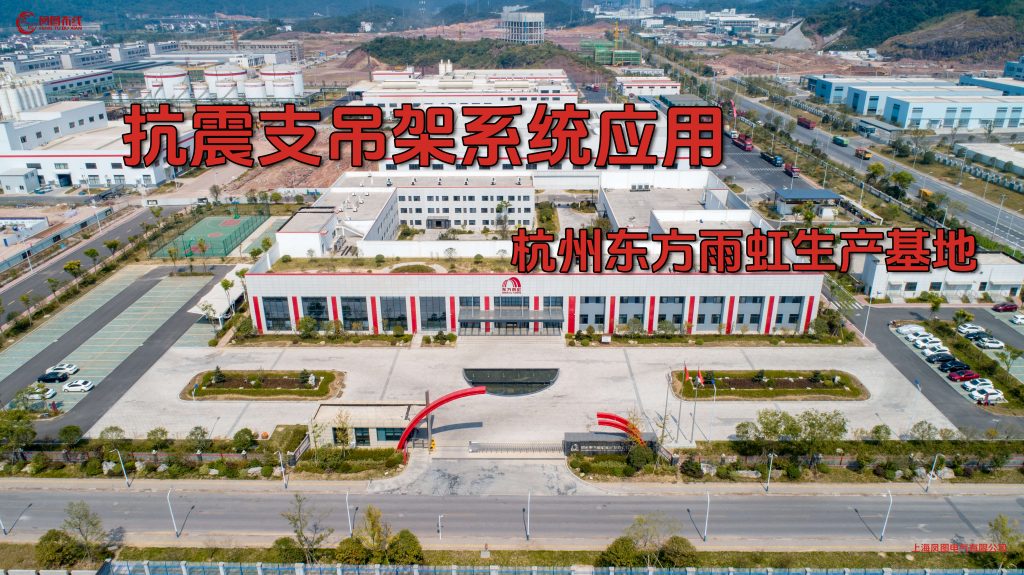

項目介紹：本次項目位于浙江建德市，是杭州東方雨虹旗下智慧制造車間。項目總投資5400萬元，建設8條高分子防水卷材生產車間，年產3200萬平方米高分子防水卷材。鳳圖布線于2021年為該智慧工廠提供機電工程建筑材料-抗震支吊架系統。

安裝細節：該生產基地給水、排水、消防水管大量使用DN65水管，因此采用鳳圖布線抗震支吊架系統，與建筑結構體牢固連接，提供抗震支撐。本項目中抗震支吊架系統安裝均按照國家標準GB50981-2014《建筑機電工程抗震設計規范》實施。

本項目主要使用到水管側向抗震支吊架系統，該系統由C型槽鋼、可調式鉸鏈、U型管夾、支撐螺桿、加筋裝置等組成。主材質為熱浸鋅，防腐蝕、使用耐久。

安裝方式為吊頂安裝，安裝間距為12m，水平管線在轉彎處0.6m范圍內須設置側向抗震支撐。

經抗震支吊架系統加固后的智慧車間，給水、排水、消防、供暖、通風、空調、燃?xì)狻崃?、電力、通訊等機電工程設施，當遭遇到本地區抗震設防烈度的地震發生時，可以達到減輕地震破壞，減少和盡可能防止次生災害的發生，從而達到減少人員傷亡及財產損失的目的。

鳳圖布線

鳳圖十五年年來專注于從事電纜橋架、走線架、抗震支架、母線槽產品的研發與銷售，目前產品已廣泛應用于醫療行業室內外綜合布線項目，其中包括不限于：長三角G60科創走廊、中石油中科煉化基地、中國科學院人造太陽、安徽金寨抽水蓄能、浦東臨港地下管廊等等眾多項目。
