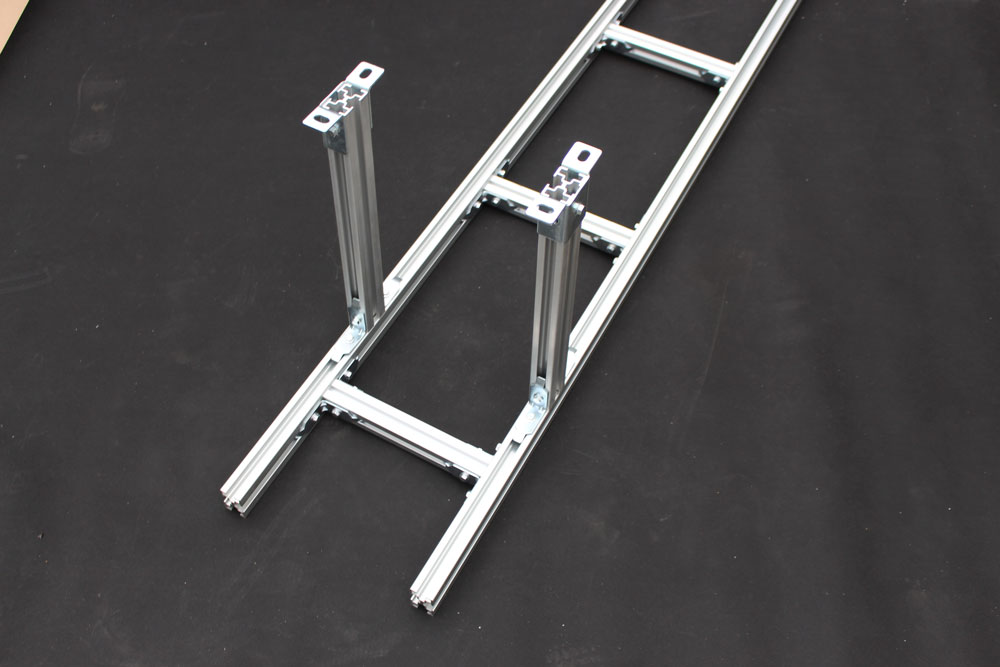

鋁合金走線架

鳳圖布線鋁合金走線架是電信、移動、聯通等運營商高標準機房、 基站不可或缺的產品。 它既有布線管理作用， 使光纜、五類線、電線、電纜架設標準化；又有支撐全部纜線重量的功能。本產品符合信息產業部要求，為全開放式裸架 。主材選用優質鋁合金 ，承重量大，整齊劃一，適用于水平、垂直及多層分離布放線場合。結構緊湊，布線量大，擴容及后續工程布放線施工時可很方便地實現 “ 三線 ” 分離。走線架的安裝尺寸可由機房實際情況任意設計。

一、規格型號：

二、外形特征：

（1） 與國際標準接軌，鳳圖的走線架寬度均為200mm- 1000mm。這個寬度的橋架可以保證機房電纜分布合理，同時增加美觀度，使機房布線最優化處理，為機房通信的穩定高效提供強有力保障。
（2） 每米平均承重 300KG 以上。鳳圖走線架采用優質鋁合金型材，經過嚴格的承重測試，放心看得見。
（3） 種類繁多，花樣百出。鳳圖鋁合金走線架分單層、雙層，可以滿足不同機房所需。只有你想不到，沒有鳳圖做不到。
（4） 靈活多變，做一個自由的走線架。鳳圖鋁合金橋架的擱條間隔是可調；一般 250mm—330mm; 吊掛間隔 1.5m—2m。無論是多股光纖還是單股光纖都能隨心所欲的穿過。走線架的使用是為了讓機房布線更自由。
（5） 安裝自由且方便?？傻蹴敯惭b，地面支撐安裝，也可作為爬梯使用。列架可采用通用件現場組裝，安裝快捷，擴容方便，外形美觀。
（6） 采用國際領先水平的無打孔安裝模式：無須打孔，無須專用工具，只需要將走線架按捏固定即可，簡單方便，從而大量節省了勞動力和施工時間。

三、安裝方式：

1、天花吊頂吊裝

數據中心綜合布線流行上走線，上走線架便于維護與散熱、利于空調通風，也能起到防鼠、防水的作用。設計時要充分考慮安裝凈空高度，還有燈、消防、風管和梁柱等情況。上走線架建議每1.5米安裝一套吊架，也需根據實際載重計算具體跨度，如局部有高荷載情況時需增加吊架密度。當安裝雙層走線架時，強弱電走線架垂直間隔≥300mm。因受頂部凈高限制，強弱走線架可同一平面安裝，水平間隔≥150mm。

2、機柜頂部安裝

在數據中心實際安裝中，會因樓層過高、頂部結構特殊或業主不想破壞吊頂等原因造成無法安裝吊架。這種情況下可選擇機柜頂安裝走線架。頂部支架與機柜采用螺栓鏈接固定，諾機柜頂部無孔需現開孔。支架安裝高度任意，底層走線架一般高于機柜頂150mm~200mm，實際高度需綜合考慮機房整體情況，優先保證走線架上方的走線空間。需要注意的是這種安裝需機柜全部到位，并且機柜之間間距不可過大，導致走線架跨距過大造成塌腰，并且安裝完后機柜不方便調整。

3、地面支撐安裝
地面支撐安裝是將走線架立地安裝，常用于室外基站 [1] 。機房內無條件吊頂，設備未到位情況下，走線架可固定墻端與地面。如果機房中安有靜電地板，需將靜電地板開孔使立柱與地面生根固定。
