當前位置:首頁 ? 案例展示 ? 醫療機構 ? 正文

鳳圖母線槽案例安裝分享-上海崇明中心醫院

Hello,各位老板好,今天為大家?guī)淼氖悄妇€槽的安裝及應用案例,上海市崇明中心醫院項目。該醫院創建于1915年,現占地面積112畝,建筑面積約11.2萬平方米。此次為線路改造,鳳圖布線提供母線槽系列產品的供應。

鳳圖母線槽案例安裝分享-上海崇明中心醫院

Part 1  裝卸與存放

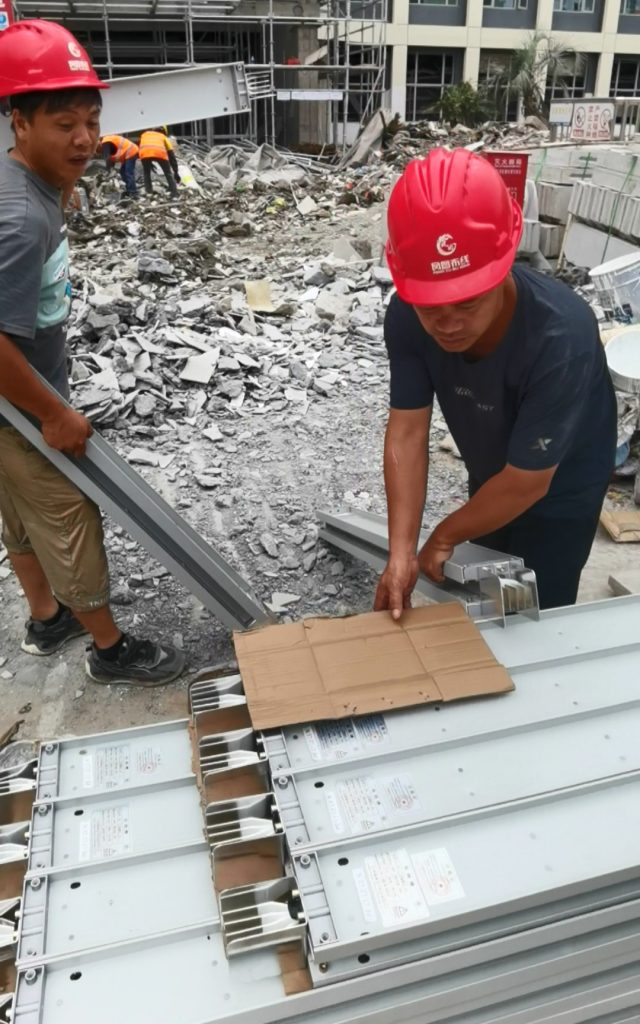

在進行產品安裝前,請確認產品是否有損壞、明顯的劃痕。請勿使用包裝箱直接接觸地面,應按圖所示,應加20mm~60mm木墊塊2塊以上,保持干燥、清潔。層與層之間加上墊層,避免劃傷。

Part 2  安裝細節

安裝方式采用垂直安裝;

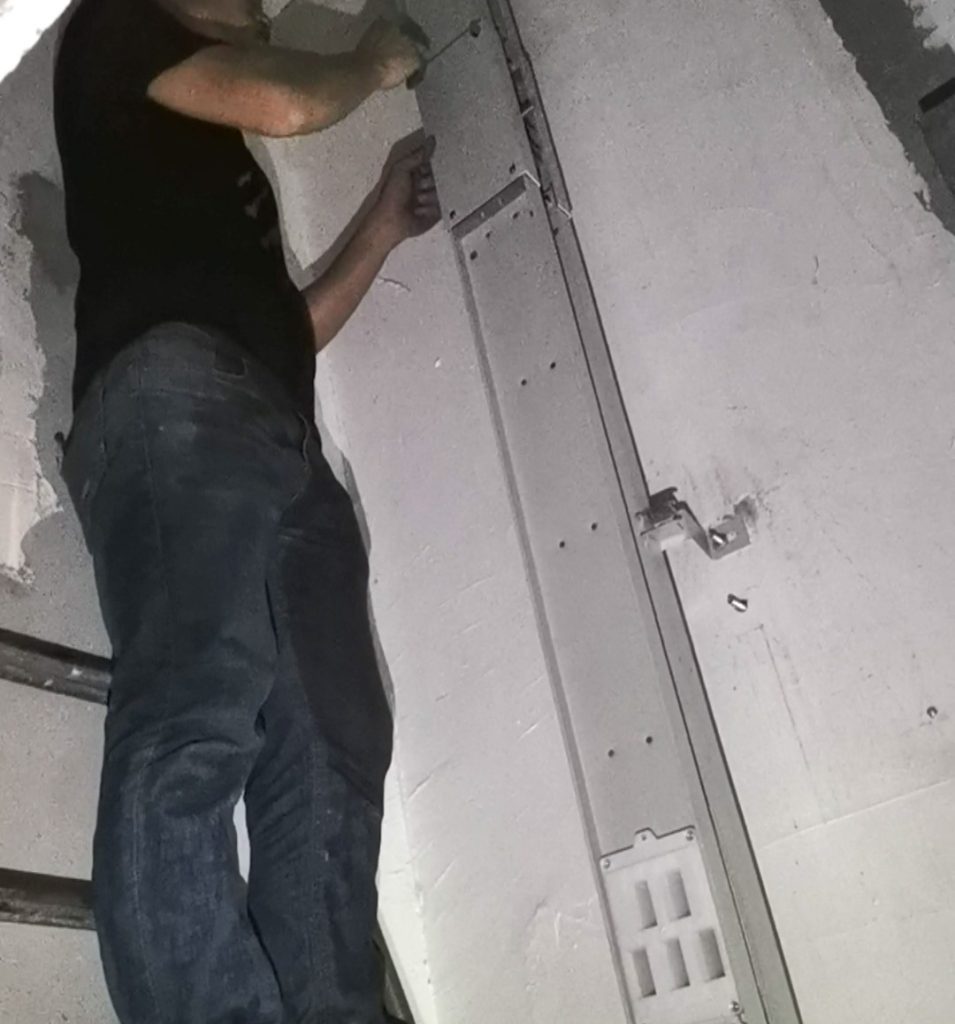

母線槽垂直安裝時,應先將彈簧支架安裝在母線槽上,然后將母線槽和彈簧支架固定在槽鋼固定架上,并鎖緊支架的彈簧螺母;逐層松開螺母,使母線槽的重量自然承載在支架的彈簧上。母線槽連接緊固后,其彎曲角度不大于1度。

鳳圖母線槽案例安裝分享-上海崇明中心醫院

Part 3 母線連接

連接安裝步驟:首先檢查母線槽一端的導體連接面和連接器有無損壞。確認無壞后,開始將兩條母線連接到連接器母線上。將母線槽導體插入連接器并確保其就位。用扭力扳手鎖緊;對接母線時,應將被連接的兩根母線導體的端部相互平行對齊,然后將銅連接片和絕緣隔板插入母線端相中性線(每根母線夾一個銅連接片)左右,銅連接件之間有絕緣隔板。)確認無損壞后,插入絕緣螺栓,注意銅連接件、母線端、絕緣隔板的連接孔是否對齊。連接件和絕緣隔板是否卡住,擰緊螺栓。

鳳圖母線槽案例安裝分享-上海崇明中心醫院

Part 4 插接箱安裝

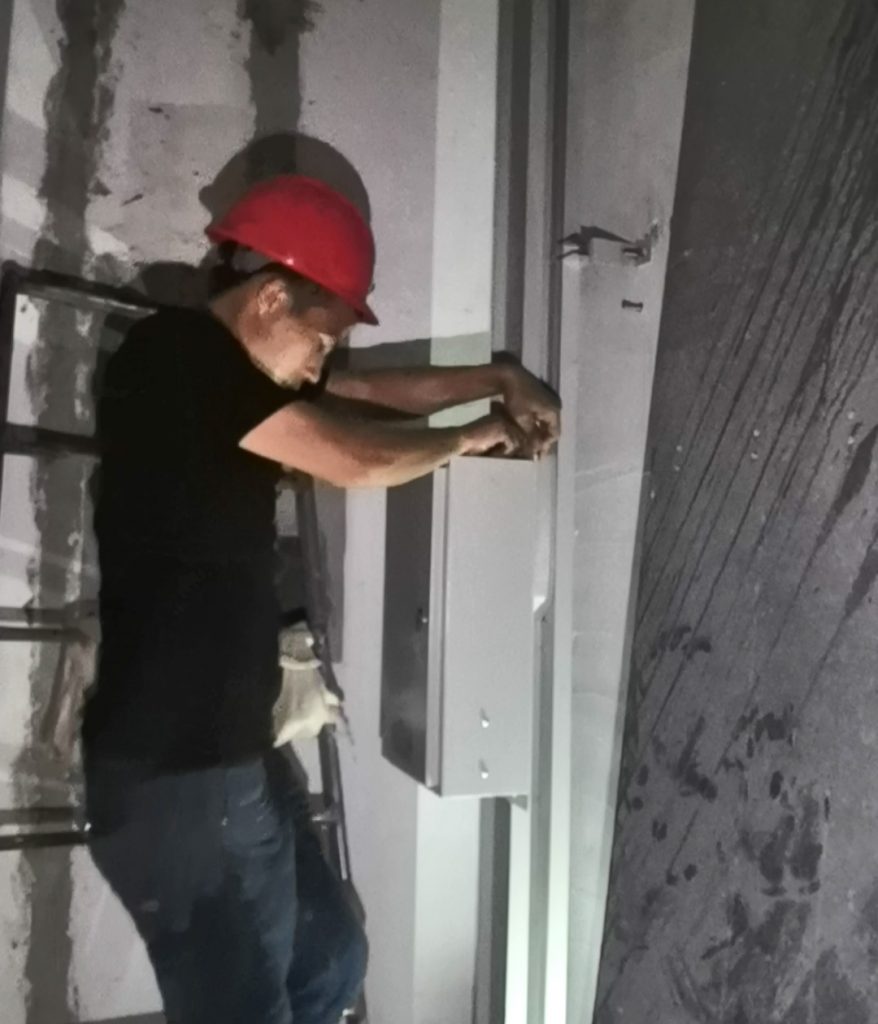

安裝母線槽插接盒前,應打開母線槽插座處的安全擋板,將箱內開關推至OFF位置,將插接盒插腳從母線槽插口插入母線槽根據相序。在里面,并確保它插入到位。嚴禁帶電插拔!

鳳圖母線槽案例安裝分享-上海崇明中心醫院

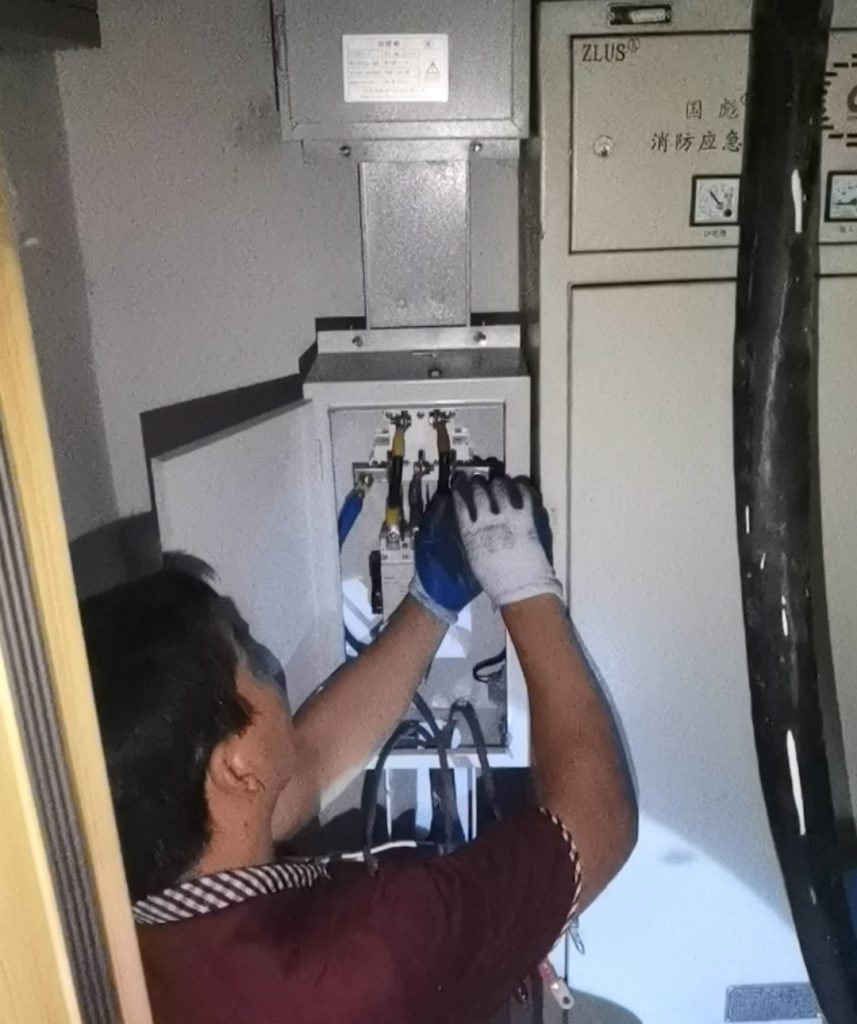

插接盒安裝好后,將前后爪形卡板固定在母線槽兩側,并擰緊螺絲。對于內部有大型開關的插接盒。

鳳圖母線槽案例安裝分享-上海崇明中心醫院

在穿越樓板預留洞處先測量好位置,用螺栓將兩根角鋼支架與母線槽連接好,再用配套的螺栓套上防震彈簧片、墊片,擰緊螺母固定在槽鋼上。

Part 5 鳳圖插接母線槽:

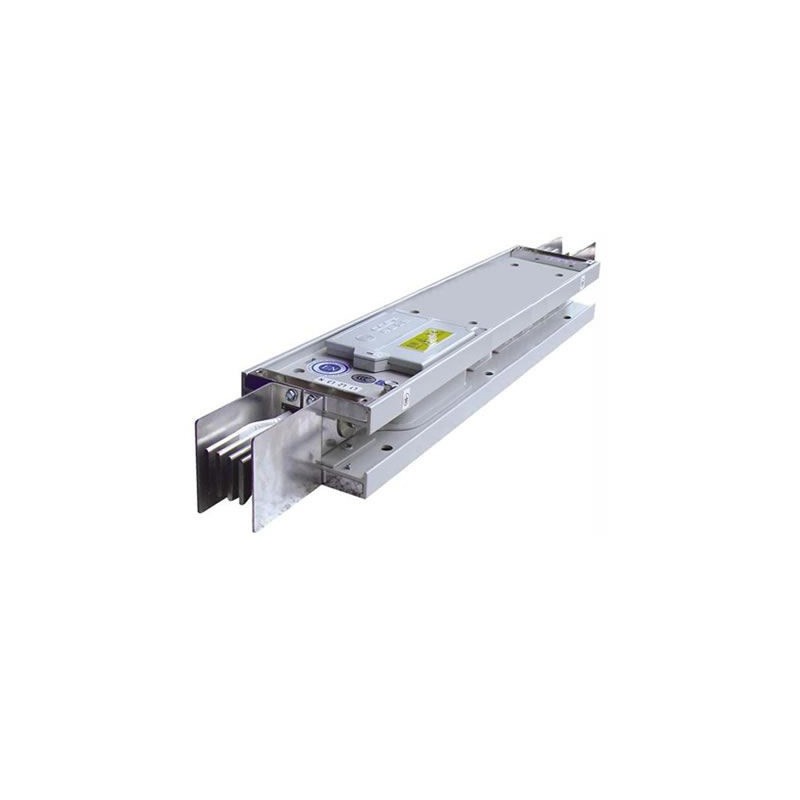

鳳圖密集型低壓封閉插接式母線槽適用于交流三相四線、三相五線制,頻率50~60Hz,額定電壓至690V,額定工作電流250~5000A的供配電系統,作為工礦、企事業和高層建筑中供配電設備的輔助設備,特別適用于車間、老企業的改造。

鳳圖母線槽案例安裝分享-上海崇明中心醫院

密集型低壓封閉插接式母線槽結構特點:
1)散熱能力較強
低壓封閉式插接母線槽密集型母線槽相與相及相與外殼均緊貼在一起,故能承受較大的電動應力和熱應力。并能將導電排所產生的熱量迅速散發,載流量大。接頭用絕緣螺栓緊固,同時采用雙連接銅排連接,有效增加了接頭接觸面積,大大降低了接頭部位溫升。
2)新一代環保產品
密集型低壓封閉插接式母線槽導電排纏繞有阻燃型交聯聚乙烯熱縮套管,具有較強的絕緣性能,在遇火時無有毒氣體散發。
3)布線靈活密
集型低壓封閉插接式母線槽插接口設置靈活方便,可設置大量的插口,通用性較強,當調整用電設備位置時,無需變動供電系統。
