采購的朋友,你真的了解電纜橋架的選擇嗎?

采購的朋友,你真的了解電纜橋架的選擇嗎?

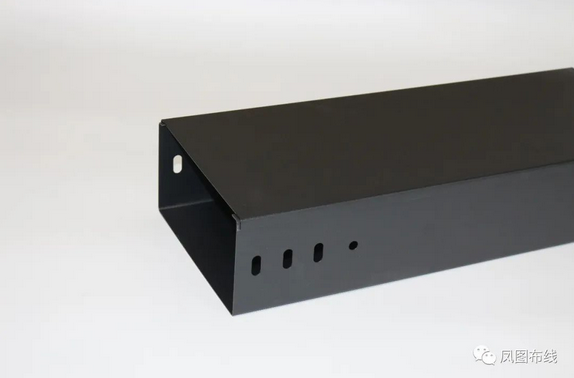

對于需要采購電纜橋架的朋友,如何選擇電纜橋架呢?這里,我們將告訴你如何鍛造電纜橋架!這里,我們從各個方面介紹槽式橋架,如:概念、選擇、配置、規格等。概念:槽式電纜橋架是一種全封閉型電纜橋架,它最適用于敷設計算機電纜、通信電纜、熱電偶電纜槽式橋架及其它高靈敏系統的控制電纜等,它對控制電纜屏蔽干擾和重腐蝕環境中電纜的防護都有較好效果。槽式電纜橋架的護罩隨槽體配套供貨,其它配件與梯級式、托盤式橋架通用。

采購的朋友,你真的了解電纜橋架的選擇嗎?

對于橋架的選擇:

A、需屏蔽電氣干擾的電纜網路或有防護外部(如:有腐蝕液體,易燃粉塵等環境)影響的要求時,應選用槽式復合型防腐屏蔽電纜橋架(帶蓋)。

B、強腐蝕性環境應采用(F)類復合環氧樹脂防腐阻燃型電纜橋架。托臂、支架也要選用同樣材料,提高橋架及附件的使用壽命,電纜橋架在容易積灰和其它需遮蓋的環境或戶外場所宜加蓋板。

C、除上述情況外,可根據現場還環境及技術要求選用托盤式、槽式、梯級式、玻璃防腐阻燃電纜橋架或鋼質普通型橋架。在容易積灰和其它需遮蓋的環境或戶外場所宜加蓋板。

D、在公共通道或戶外跨越道路段,底層梯級的底部宜加墊板或在該段使用托盤 。大跨距跨越公共通道時,可根據用戶要求提高橋架的載荷能力或選用行架。

E、大跨距(>3m)要選用復合型橋架。

F、戶外要選用復合環氧樹指橋架。

橋架的配置說明:配置

A、戶內支、吊短跨距一般采取1.5-3m。戶外立柱中跨距一般采取6m。

B、非直線段的支、吊架配置就遵循以下原則。當橋架寬度300mm時,除符合下述條件外,在非直線段中部還應增設一個支、吊架。

C、橋架多層設置時層間中心距為200,250,300,350mm。

D、橋架直線段每隔50m應予留伸縮縫20-30mm(金屬橋架)。

規格選擇參考:

1、橋架的寬度和高度就按下表選擇,并應符合電纜填充率不超過有關標準規范的規定值,動力電纜可取40-50%,控制電纜可取50-70%,另外需予留10-25%的式程發展余量。

2、各種彎通及附件規格應符合工程布置條件并與橋架相配套。

3、支、吊架規格的選擇,應按橋架規格、層數、跨距等條件配置。并應滿足荷載的要求。

4、橋架橫截面積的選擇,橋架上電纜網絡中任一線路的最大自動過電流保護的額定電流值或整定值(A) 橋架橫截面充許最小值(mm2)0-60 12961-100 258101-200 452201-400 645401-600 968選擇優質的電纜橋架,不僅質量有保障,而且售后無憂!鳳圖布線,以品牌造就電纜橋架的前行者!
