一、項目簡介
此項目位于上海浦東。整個園區占地約155.71公頃。機房設施一流，兩路市電、自備發電機及UPS多路電源保證。中央空調恒溫恒濕,交采用安全可靠的氣體滅火消防系統，有專業技術人員提供24*7電信級專業技術保障，此項目中使用鳳圖布線U型鋼走線架、鋁合金橋架。

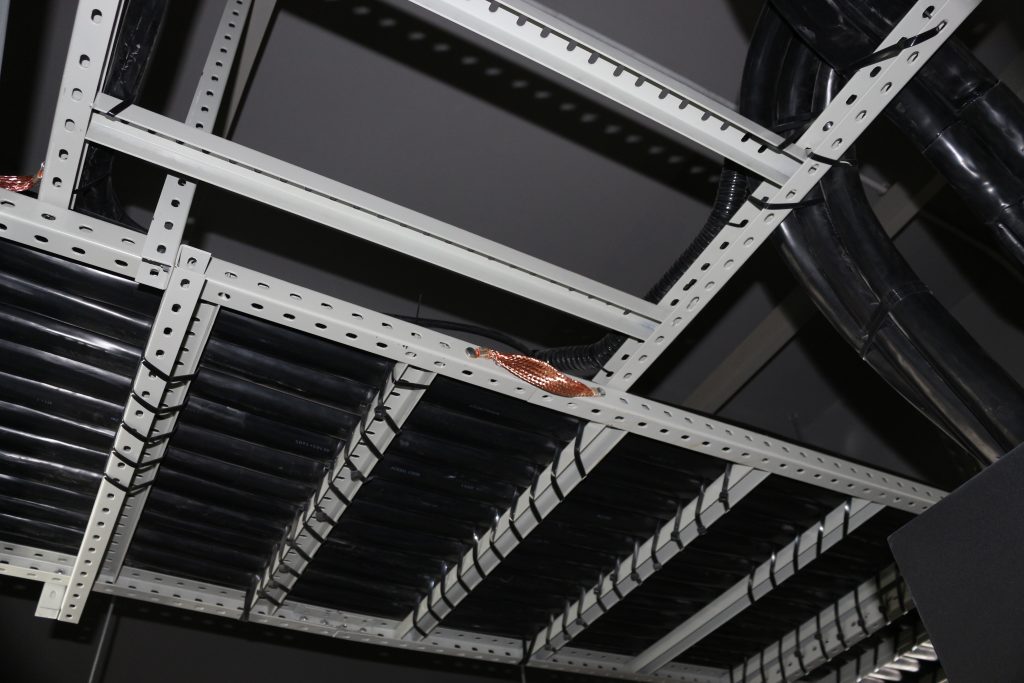

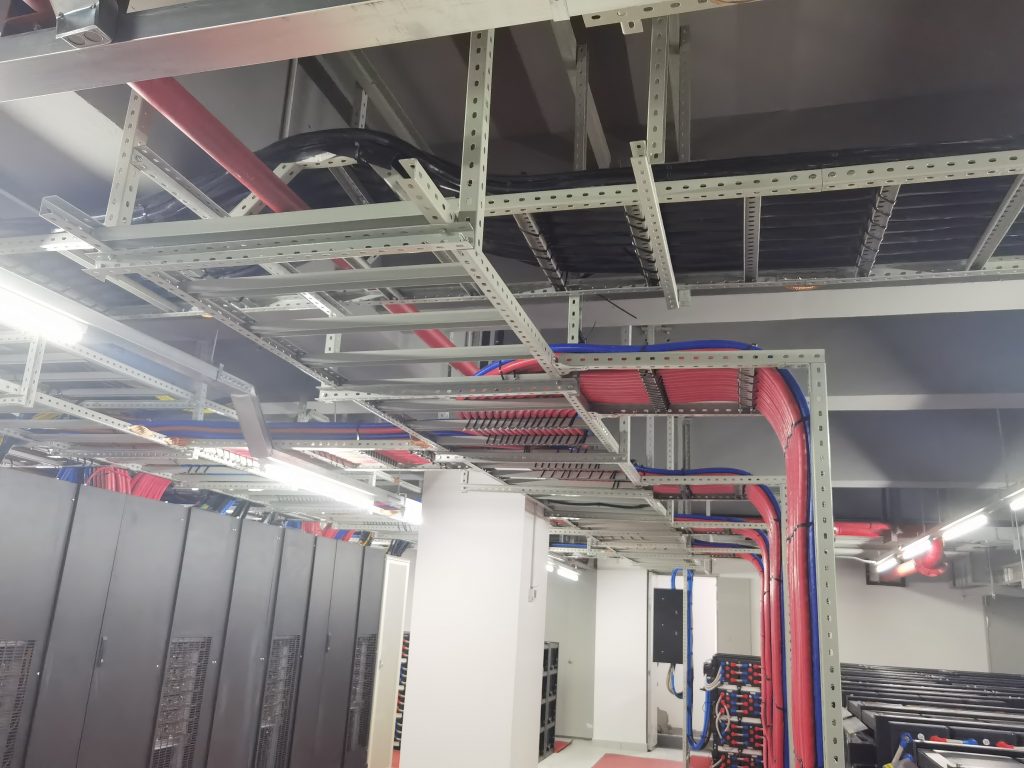

二、走線架安裝細節
整個的機房走線架及鋁合金橋架安裝根據設計圖紙的規格，現場實地勘察量尺寸，制作支架，用膨脹螺栓進行固定。
采用吊頂安裝，用膨脹螺栓進行固定，支架間距控制在1.25～1.5m范圍內。
橋架安裝前，與各施工專業相互配合，確保與大口徑消防管、噴淋管等設備協調。
橋架之間的相互連接采用半圓頭螺栓，橋架之間的縫隙不超過設計范圍，保證橋架連成一體。
橋架安裝的整體美觀，連接牢固可靠，水平面和直線度都不超過5mm/m。橋架之間的跨接采用6mm2軟銅線連接，接地線連接好，使電氣形成通路。
三、鳳圖U型鋼走線架優點
鳳圖U型鋼走線架也就是人們常說的多孔U型鋼走線架！多孔U型鋼走線架既有布線管理作用，又有支撐全部纜線重量的功能。是光纜、五類線、電線、電纜、管纜架設達到標準化的必要敷設產品。符合信息產業部要求，為全開放式裸架。主材選用優質鋼板表面噴塑或熱鍍鋅（室外用），具有承重量大，外觀大方，耐腐蝕等特點。適用于水平、垂直及多層分離布放線場合。結構緊湊，布線量大，擴容及后續工程布放線施工時可很方便地實現“三線”分離。走線架的安裝尺寸可由用戶根據機房實際情況靈活設計確定。
a.走線架寬度200mm-1000mm；
b.每米平均承重300KG以上；
c.分單層；雙層；三層等；及寬上層掛窄下層；
d.擱條間隔可調；一般250mm—330mm;吊掛間隔1.5m—2m；
e.列架可采用通用件現場組裝，外形美觀；
f.無須打孔，無須專用工具，大量節省勞動力和施工時間；
g.表面噴塑顏色可選；表面熱鍍鋅后在室外用，可靠耐腐蝕；
h.可吊頂安裝，地面支撐安裝，安裝方式多樣。
